Расчет дросселей на резисторах МЛТ и ферритовых сердечниках

 Самодельные дроссели на основе резисторов МЛТ и ферритовых сердечников 2,8мм. Изготовление дросселя, намотав проводник на резисторе МЛТ является недорогим и простым способом получения малогабаритного электронного компонента, который часто можно встретить в схемах радиопередатчиков, радиоприемников, трансиверов, телевизоров и другой радиоэлектронной техники.

Самодельные дроссели на основе резисторов МЛТ

Рис. 1. Самодельные дроссели на основе резисторов МЛТ.

Ниже будет представлена простая форма-калькулятор для расчета индуктивности и количества витков провода для дросселей которые изготавливаются намоткой на резисторы МЛТ-0,125, МЛТ-0,25, МЛТ-1, МЛТ-2, таким образом мы получаем дроссель без сердечника, удобным каркасом которому служит корпус высокоомного резистора.

Формула для расчета

В большинстве случаев очень точная индуктивность дросселя не является критическим фактором, поэтому дроссель без сердечника можно намотать на корпусе резистора МЛТ. Для того чтобы рассчитать необходимое количество витков можно воспользоваться формулой:

N = 32 * SQRT ( L / d )

где:

  • N - необходимое количество витков,
  • L - нужная индуктивность дросселя в мкГн,
  • d - диаметр каркаса (в данном случае каркаса резистора) в мм.

SQRT - функция "корень квадратный из числа".

Для проведения расчетов вы можете воспользоваться нашим онлайн-калькулятором:

ТИП РЕЗИСТОРАНЕОБХОДИМАЯ
ИНДУКТИВНОСТЬ
ДРОССЕЛЯ
КОЛИЧЕСТВО ВИТКОВ
ДЛЯ НАМОТКИ
 РАСЧЕТ
МЛТ-0,125 (d=1.7мм) (мкГн)
МЛТ-0,25 (d=2мм) (мкГн)
МЛТ-0,5 (d=3мм) (мкГн)
МЛТ-1 (d=5.5мм) (мкГн)
МЛТ-2 (d=7.2мм) (мкГн)

Изготовление дросселя

Для изготовления дросселя нужно выбрать подходящий каркас - в нашем случае это резистор определенной мощности и соответственно габаритов. Ниже приведены фото отечественных и зарубежных резисторов с обозначением их мощности.

Резисторы МЛТ по мощности Импортные резисторы по мощности

Рис. 2. Резисторы МЛТ и зарубежные резисторы по мощности.

Пример намотки дросселя на резисторе МЛТ-0,5

Рис. 3. Пример намотки дросселя на резисторе МЛТ-0,5.

Для намотки дросселя подойдут резисторы с высоким сопротивлением, например: 100кОм, 200кОм и т.д. Важно чтобы сопротивление резистора было большим, иначе добротность вашего самодельного дросселя может получиться плохой.

Пример намотки равномерными слоями приведен на рисунке 3.

Для намотки можно использовать тонкий эмалированный провод (ПЭТВ) или же провод в шелковой изоляции (ПЭЛШО) диаметром 0,1-0,2мм, важно чтобы все витки намотанные таким проводом вместились на нашем каркасе из резистора.

После намотки каждый из концов провода припаивают к выводам резистора, а на катушку сверху можно капнуть немножко клея чтобы витки потом не расползались.

Дроссели с ферритовыми сердечниками 2,8мм

Также миниатюрный дроссель можно изготовить намотав провод на малогабаритный ферритовый сердечник 400Н, 600Н диаметром 2,8 мм и длиной примерно 12...14 мм. Форма для расчета дросселя на сердечнике 2,8мм приведена ниже.

Самодельные дроссели на сердечниках 2,8мм

Рис. 4. Самодельные дроссели на ферритовых сердечниках диаметром 2,8мм.

НЕОБХОДИМАЯ
ИНДУКТИВНОСТЬ
ДРОССЕЛЯ
КОЛИЧЕСТВОВО ВИТКОВ
ДЛЯ НАМОТКИ
 РАСЧЕТ
 (мкГн)

Используя приведенные выше формы расчетов дросселей вы без особых усилий сможете рассчитать и изготовить самодельный дроссель для вашего радиоэлектронного устройства.

Заключение

Иногда можно встретить дроссель на резисторе где витки намотаны наискос (например как на рисунке 1), зачем так делают? - этот тип намотки называется Универсаль, перекрестная намотка, ее применяют для повышения добротности катушки, снижения междувитковой емкости, намотка выполняется специальным многожильным проводом (каждая жила изолирована) - Литцендратом.

Важно помнить что формулы, используемые в данных формах, являются приблизительными, они упрощены и подойдут для изготовления самодельных дросселей к аппаратуре, в которой большая точность этих компонентов не является критическим фактором.

воскресенье, 27 декабря 2020 г.

приемник





приемник на микросхеме RDA 5807FP

 Сам приемник- микросхема RDA5807FP.Эта микросхема может вести прием на УКВ диапазоне частот от 50 до 115МГц,поддерживает RDS/RBDS,синтезатор частоты,АРУ,стерео аудио выход с цифровым аудиопроцессором,шумоподавитель,индикатор уровня принимаемого сигнала,I2s цифровой выходной интерфейс,питание 2.7-3.3В.

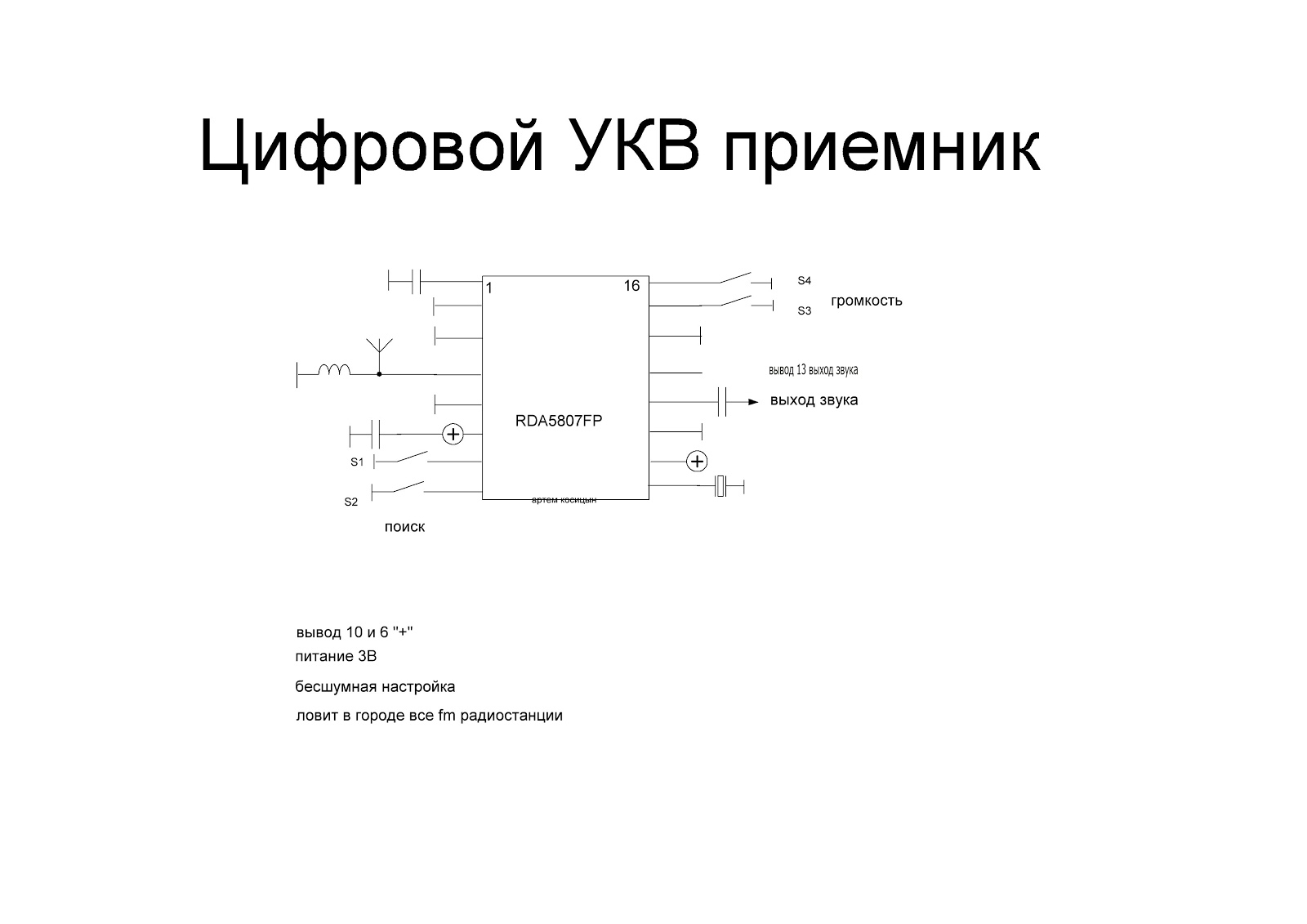

укв приемник на RDA5807FP схема
укв приемник на RDA5807FP схема

Срисовал схему приемника по плате,номиналы деталей проверил известным тестером на микроконтроллере.На антенну 50см,ловит все радиостанции FM,звук отличный.Индикатор настройки на светодиоде и диод от переполюсовки питания не стал обозначат

Микросхема RDA5807FP-современный цифровой УКВ приемник 50-115МГц.8 деталей.
